Tıbbi Cihazlar için Sert-Esnek PCB

Tıbbi elektronikler daha küçük, daha hafif, daha akıllı ve daha işlevsel bir şekilde entegre hale geliyor. Hasta izleme ekipmanları, teşhis cihazları, giyilebilir sağlık cihazları, tıbbi sensörler, taşınabilir test cihazları, laboratuvar cihazları ve kontrol modülleri gibi ürünler genellikle kompakt iç yapılar ve son derece güvenilir elektrik bağlantıları gerektirir. Bu uygulamalarda, geleneksel kablo bağlantıları veya birden fazla sert panel çok fazla yer kaplayabilir, montajın karmaşıklığını artırabilir ve daha fazla potansiyel arıza noktası oluşturabilir.

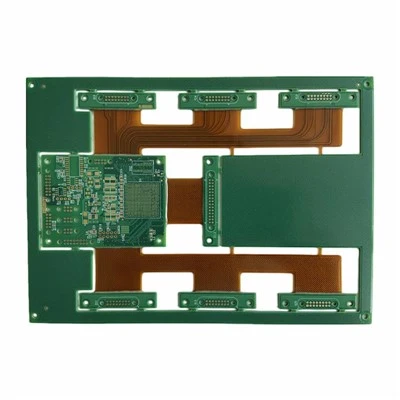

BizimTıbbi Cihazlar için Rigidflex PCBçözüm, sert kart alanlarını esnek devre bölümleriyle birleştirerek müşterilerin bu zorlukları çözmelerine yardımcı olmak için tasarlanmıştır. Bu yapı, kararlı sinyal iletimini ve uzun-vadeli güvenilirliği desteklerken PCB'nin katlanmasına, bükülmesine ve kompakt tıbbi ekipmana sığmasına olanak tanır. Tıbbi elektronik müşterileri için temel endişe yalnızca kartın üretilip üretilemeyeceği değil, aynı zamanda gerçek cihaz testini, montajı, tekrarlanan üretimi ve-uzun süreli kullanımı destekleyip destekleyemeyeceğidir.

Müşterilerin ortak sorunları arasında sınırlı dahili alan, konektör arızası, dengesiz sinyal iletimi, bükülme hasarı, sert-esnek geçiş çatlaması, malzeme tutarsızlığı ve dengesiz toplu iş kalitesi yer alır. DFM mühendislik incelemesi, malzeme izlenebilirliği, bükülme güvenilirliği kontrolü, sıkı denetim ve prototipten-toplu-üretime kadar bu sorunlara odaklanıyoruz.

Yerden tasarruf, tıbbi elektronik mühendislerinin sert-esnek PCB yapılarını seçmelerinin ana nedenlerinden biridir. Birçok tıbbi ürünün sensörleri, ekranları, pilleri, kontrol modüllerini ve iletişim işlevlerini çok sınırlı bir alana entegre etmesi gerekir. Üründe kablolarla bağlanan birden fazla sert panel kullanılıyorsa, iç düzen hacimli hale gelebilir ve montajı zorlaşabilir.

Sağlam{0}}esnek tasarım, birden fazla işlevsel alanın tek bir entegre devre yapısında birleştirilmesine yardımcı olur. Bileşen montajı için sert bölümler kullanılabilirken, esnek bölümler farklı alanları birbirine bağlayabilir ve cihaz muhafazasına doğru bükülebilir. Bu, müşterilerin ürün kalınlığını azaltmasına, dahili kablolamayı basitleştirmesine ve tasarım özgürlüğünü geliştirmesine olanak tanır.

Taşınabilir monitörler, giyilebilir tıbbi elektronik cihazlar, kompakt teşhis araçları ve küçük sensör modülleri için yerden tasarruf etmek, ürünün kullanılabilirliğini ve görünümünü doğrudan iyileştirebilir. Daha da önemlisi, montaj adımlarını da azaltabilir ve mühendislerin daha sağlam iç yapılar tasarlamasına yardımcı olabilir.

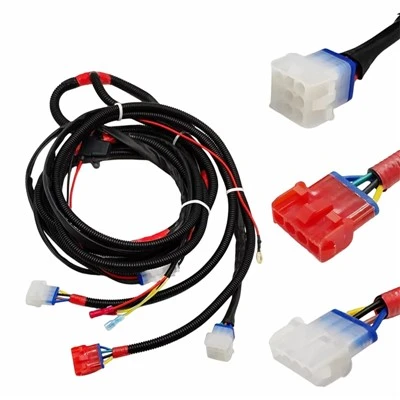

Konektörler ve kablolar genellikle ayrı devre kartlarını bağlamak için kullanılır ancak tıbbi elektronik ürünlerde zayıf noktalar haline gelebilirler. Zamanla konektörler gevşeyebilir, oksitlenebilir, zayıf temasa maruz kalabilir veya titreşim, tekrarlanan kullanım veya montaj hataları nedeniyle arızalanabilir. Uzun-dönemde istikrarlı çalışma gerektiren ürünlerde, bağlayıcıyla-ilişkili arıza risklerinin azaltılması çok önemlidir.

Sert{0}}esnek PCB tasarımı, esnek ara bağlantıyı doğrudan karta entegre ederek bazı kablo ve konnektör bağlantılarının yerini alabilir. Bu, parça sayısının azaltılmasına, montajın basitleştirilmesine, dahili bağlantı stabilitesinin iyileştirilmesine ve temas hatası olasılığının azaltılmasına yardımcı olur.

Tıbbi müşteriler için bağlayıcının azaltılması yalnızca yerden tasarruf sağlayan bir-avantaj değildir. Aynı zamanda güvenilirliği, tekrarlanabilirliği ve daha kolay ürün montajını da destekler. Bu özellikle izleme cihazları, teşhis modülleri, tıbbi sensörler ve taşınabilir sağlık ürünleri gibi doğru ve tutarlı bir şekilde çalışması gereken ekipmanlar için değerlidir.

Sert{0}}esnek geçiş alanı, tüm PCB yapısındaki en kritik güvenilirlik noktalarından biridir. Sert bölüm ile esnek bölümün buluştuğu yer burasıdır. Geçiş alanı uygun şekilde tasarlanmazsa veya üretilmezse, gerilim yoğunlaşma noktası haline gelebilir ve çatlamaya, bakır yorulmasına, katmanlara ayrılmaya veya aralıklı elektrik arızasına neden olabilir.

İyi geçiş kontrolü, uygun yığın tasarımı, kaplama hizalaması, bakır yönlendirme, malzeme uyumluluğu ve gerilim gidermeyi gerektirir. Ağır bileşenler, konektörler, kanallar ve lehim bağlantıları mümkün olduğunca yüksek-gerilimli geçiş bölgelerine çok yakın yerleştirilmemelidir. Geçiş alanı aynı zamanda ani yapısal değişikliklerden de kaçınmalıdır.

Tıbbi ekipmanlarda bazı arızalar ilk inceleme sırasında ortaya çıkmayabilir ancak montaj, test, kullanım veya uzun-süreli kullanım sonrasında ortaya çıkabilir. Bu nedenle geçiş alanı kontrolü, üretim sorunları ortaya çıktıktan sonra değil, mühendislik aşamasında gözden geçirilmelidir.

Birçok tıbbi elektronik ürün, doğru sinyal toplamaya, istikrarlı veri iletimine ve tutarlı elektrik performansına bağlıdır. Hasta izleme sistemleri, teşhis cihazları, sensör modülleri ve laboratuvar test ekipmanları, düşük-gürültülü sinyal yolları, kontrollü empedans ve farklı işlevsel alanlar arasında güvenilir ara bağlantı gerektirebilir.

A Tıbbi Cihazlar için Sert-Esnek Devre Kartıbağlayıcıyla ilgili sinyal kaybının- azaltılmasına ve dahili bağlantı kararlılığının iyileştirilmesine yardımcı olabilir. Ancak sinyal performansı hâlâ uygun yığın tasarımına, malzeme seçimine, iz genişliğine, aralığa, bakır dengesine ve üretim tutarlılığına bağlıdır.

Sinyale-hassas projeler için, yığınlama gereksinimlerini, empedans ihtiyaçlarını, yönlendirme yoğunluğunu ve katman yapısını üretimden önce-inceleyebiliriz. Bu, müşterilerin sinyal bozulması, empedans sapması, dengesiz okumalar veya üretim partileri arasındaki performans farklılıkları gibi riskleri azaltmasına yardımcı olur.

Tıbbi elektronik projeleri için malzeme izlenebilirliği çok önemlidir. Bir ürün doğrulamayı geçtikten sonra müşteriler genellikle gelecekteki partilerin istikrarlı malzemeler ve kontrollü üretim kayıtları kullanmasını ister. Beklenmeyen malzeme değişiklikleri elektrik performansını, montaj davranışını, güvenilirlik testini veya ürün onayını etkileyebilir.

Yaygın malzeme seçenekleri arasında sert alanlar için FR4 veya Yüksek-Tg FR4, esnek alanlar için poliimid, daha iyi bükülme güvenilirliği için RA bakır, statik bükme yapıları için ED bakır, devre koruması için kapak ve ince-kademeli lehimlenebilirlik için ENIG yer alır. Doğru seçim, bükme gereksinimine, sinyal performansına, çalışma sıcaklığına, montaj sürecine ve-uzun vadeli tedarik ihtiyaçlarına bağlı olmalıdır.

İzlenebilir malzemeler ve net üretim kayıtları, müşterilerin tekrarlanan siparişleri, kalite incelemelerini ve{0}uzun vadeli ürün istikrarını yönetmelerine yardımcı olur.

Tıbbi sert{0}esnek PCB projeleri için sıkı kalite kontrolü şarttır. Müşterilerin, her bir kartın cihaz testini, montajını ve uzun-dönemli çalışmayı destekleyebileceğine dair güvene ihtiyacı vardır. Kalite kontrolü yalnızca açık ve kısa devre testlerini değil aynı zamanda malzeme durumunu, katman kaydını, esnek alan kalitesini, geçiş alanı stabilitesini, lehimlenebilirliği, boyutsal doğruluğu ve parti tutarlılığını da kapsamalıdır.

Kalite kontrol sürecimiz, gelen malzeme muayenesini, iç katman muayenesini, laminasyon kontrolünü, delme ve kaplama muayenesini, kaplama hizalama muayenesini, AOI muayenesini, elektrik testini, boyut muayenesini, yüzey bitirme muayenesini ve son görsel muayeneyi içerebilir. Daha yüksek gereksinimlere sahip projeler için empedans testi, mikro-bölüm analizi veya ek denetim raporları da düzenlenebilir.

İyi kalite kontrolü, müşteri-yanlı hatalarını azaltmaya, doğrulama verimliliğini artırmaya ve uzun-vadeli istikrarlı işbirliğini desteklemeye yardımcı olur.



DFM mühendislik desteği özellikle sert{0}}esnek PCB projeleri için önemlidir çünkü birçok risk tasarım aşamasında başlar. Bir tasarım elektriksel olarak doğru olabilir ancak yine de üretim, bükme, montaj veya güvenilirlik sorunları yaratabilir.

DFM incelememiz, büküm yarıçapını, sert-esnek geçiş yapısını, istifleme-tasarımını, yerleştirme yoluyla, iz yönlendirmeyi, kapak açıklıklarını, lehim maskesi gereksinimlerini, yüzey kaplama uygunluğunu, empedans gereksinimlerini ve montaj-ile ilgili riskleri kontrol edebilir. Kompakt tıbbi elektronikler için bu inceleme, tekrarlanan yeniden tasarımlardan, üretim gecikmelerinden ve beklenmeyen güvenilirlik sorunlarından kaçınmanıza yardımcı olabilir.



Erken mühendislik incelemesi aynı zamanda müşterilerin uygun malzemeleri seçmesine, gerçekçi toleransları tanımlamasına ve gelecekteki hacimli üretime hazırlanmasına da yardımcı olur. Güçlü bir DFM süreci, ilk prototipin gerçek test için yararlı olma şansını artırır.
